Tu envisages de couler une dalle béton de grande dimension et tu te demandes s’il faut prévoir des joints de dilatation ? Tu as raison de te poser cette question ! Sans ces éléments techniques essentiels, ta dalle risque de se fissurer au premier changement de saison.
Les joints de dilatation ne sont pas juste un détail technique : ils garantissent la pérennité de ton ouvrage en béton. Que ce soit pour une terrasse, un dallage industriel ou une dalle de maison, comprendre leur rôle et leur mise en œuvre peut t’éviter bien des déconvenues.
Découvre donc tout ce qu’il faut savoir sur cette technique incontournable pour réussir tes projets en béton !
L’essentiel à retenir
- Fonction : Les joints de dilatation absorbent les déformations du béton dues aux variations de température et évitent la fissuration
- Espacement : Distance maximale recommandée de 30 mètres entre joints pour les dallages selon le DTU 13.3
- Dimensionnement : Largeur minimale de 20 mm sur toute l’épaisseur avec un coefficient de dilatation du béton de 10⁻⁵/°C
- Types de joints : Distinction entre joints de dilatation (mouvements thermiques) et de retrait (séchage du béton)
- Mise en œuvre : Réalisation par réservation avant coulage ou sciage après durcissement, puis traitement étanche
- Produits : Profilés PVC, couvre-joints métalliques et solutions spécifiques selon l’usage et les contraintes parasismiques

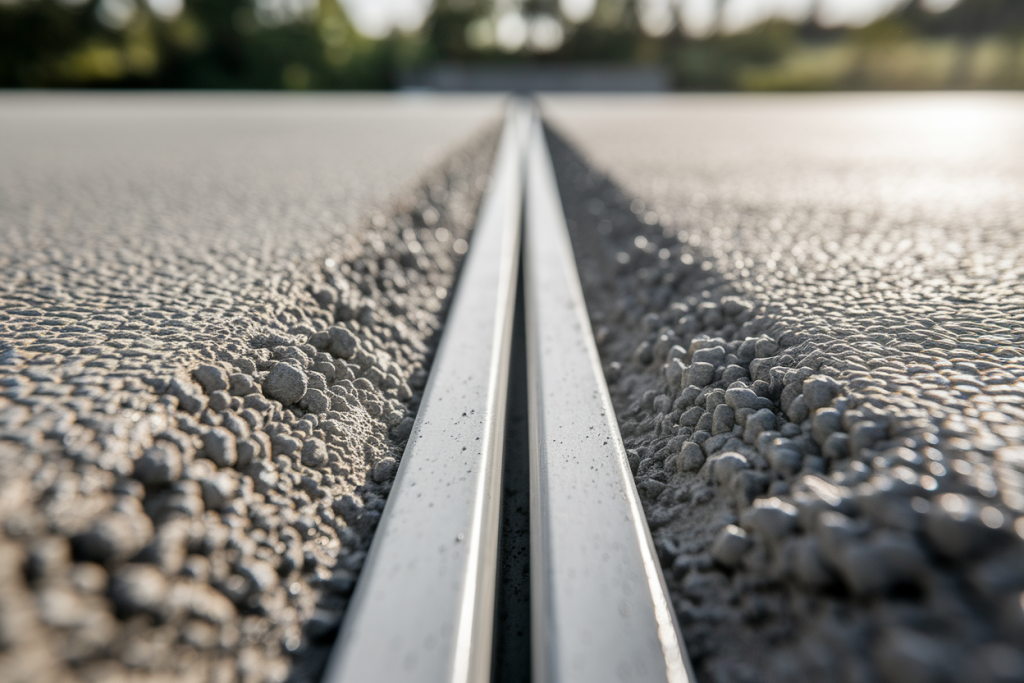

Qu’est-ce qu’un joint de dilatation ? Définition et rôle
Un joint de dilatation est une coupure volontaire pratiquée dans une dalle béton pour permettre les mouvements du matériau sans créer de fissuration. Contrairement à ce qu’on pourrait penser, le béton n’est pas un matériau totalement rigide : il se dilate et se contracte selon les variations de température.
Le rôle principal de ce joint consiste à absorber ces déformations naturelles. Lors des fortes chaleurs estivales, le béton se dilate et augmente légèrement de volume. À l’inverse, durant les périodes froides, il se rétracte. Sans espace de liberté, ces mouvements génèrent des contraintes importantes qui provoquent inévitablement des fissures.
La fonction technique du joint de dilatation dépasse la simple gestion thermique. Il permet également d’absorber les vibrations, les mouvements sismiques et les tassements différentiels du sol. Pour les ouvrages de grande longueur, cette technique devient absolument indispensable pour garantir la pérennité de la construction.
Concrètement, il s’agit d’une coupure traversante sur toute l’épaisseur de la dalle, qui sera ensuite traitée avec des matériaux spécifiques pour assurer l’étanchéité tout en conservant la liberté de mouvement. Cette approche préventive évite les réparations coûteuses et les désordres structurels.
Joints en béton : distinction entre dilatation, retrait et construction
Il faut bien distinguer les différents types de joints utilisés dans la construction béton, car ils n’ont pas les mêmes fonctions ni les mêmes caractéristiques techniques.
Joint de dilatation vs joint de retrait
Le joint de dilatation gère les mouvements thermiques, vibratoires et sismiques sur le long terme. Sa largeur minimale de 20 mm traverse complètement la dalle et nécessite un traitement étanche spécifique.
Le joint de retrait (ou joint de fractionnement) répond à une problématique différente : il fractionne la dalle pendant la prise du béton pour éviter les fissures liées au séchage. Ces joints sont sciés à environ 1/3 de l’épaisseur de la dalle et espacés tous les 5 mètres environ, créant des panneaux d’environ 25 m².
Cette différence fondamentale explique pourquoi on retrouve souvent les deux types de joints sur un même ouvrage. Les joints de retrait gèrent les contraintes de séchage immédiat, tandis que les joints de dilatation anticipent les mouvements futurs de l’ouvrage.
Joints de construction et d’isolement
Les joints de construction marquent l’arrêt de coulage entre deux phases de bétonnage. Ils séparent deux bétons d’âges différents et nécessitent une attention particulière pour assurer la continuité mécanique.
Les joints d’isolement séparent la dalle des éléments fixes comme les murs, poteaux ou autres ouvrages. Ils empêchent la transmission des contraintes entre structures indépendantes.
Pour un projet de dallage béton réussi, il est essentiel de planifier l’emplacement de tous ces joints selon les contraintes spécifiques du chantier.
Normes et calculs : dimensionnement selon le DTU et l’Eurocode
Le dimensionnement des joints de dilatation obéit à des règles techniques précises définies par les normes DTU et les Eurocodes. Ces règles garantissent la sécurité structurelle et la durabilité des ouvrages.
Coefficient de dilatation et formules de calcul
Le coefficient de dilatation thermique du béton s’élève à environ 10⁻⁵/°C, soit 0,01 mm par mètre et par degré Celsius. Cette valeur permet de calculer la largeur nécessaire des joints selon l’amplitude thermique prévue et la distance entre joints.
La formule de base reste : Largeur joint = Longueur × Coefficient × Amplitude thermique. Pour une dalle de 30 mètres avec une amplitude de 40°C (de -10°C à +30°C), le calcul donne : 30 × 0,01 × 40 = 12 mm minimum.
Cependant, les normes recommandent d’appliquer un coefficient de sécurité et de prévoir une largeur minimale de 20 mm pour tous les joints de dilatation, quelle que soit la longueur de dalle.
Règles d’espacement selon le DTU 13.3
Pour les dallages, le DTU 13.3 fixe une distance maximale de 30 mètres entre joints de dilatation dans chaque direction. Cette règle s’applique aux dalles sur terre-plein et peut être adaptée selon les contraintes spécifiques du projet.
Les murs maçonnés suivent des règles différentes définies par le DTU 20.1 : l’espacement varie de 20 à 50 mètres selon la région climatique et l’exposition de l’ouvrage. Ces distances tiennent compte des amplitudes thermiques locales et des caractéristiques des matériaux utilisés.
En zones sismiques, des règles spécifiques s’appliquent avec des joints parasismiques dimensionnés selon l’intensité sismique locale et les mouvements tri-dimensionnels à absorber.
| Type d’ouvrage | Espacement maximum | Largeur minimale | Référence normative |
|---|---|---|---|
| Dallage béton | 30 m | 20 mm | DTU 13.3 |
| Mur maçonné | 20-50 m | 20 mm | DTU 20.1 |
| Zone parasismique | Variable | Selon calcul | Eurocode 8 |
FAQ : Questions fréquentes sur les joints de dilatation
Quand mettre un joint de dilatation dans une dalle ?
Il faut prévoir un joint de dilatation dès que la longueur de dalle dépasse 30 mètres dans une direction selon le DTU 13.3. Cette règle s’applique aussi aux changements de niveau, aux angles rentrants et aux liaisons avec d’autres structures. Pour une terrasse extérieure ou un dallage industriel, la présence de ces joints devient obligatoire au-delà de ces dimensions. Les variations de température importantes, l’exposition aux intempéries et les contraintes mécaniques spécifiques peuvent également justifier des joints même sur des dimensions plus réduites.
La règle générale consiste à fractionner les grandes surfaces en panneaux plus petits pour limiter les contraintes. Ainsi, il est recommandé de ne pas dépasser un rapport longueur/largeur de 1,5 pour chaque panneau créé entre les joints.
Comment faire un joint de dilatation sur une dalle béton ?
La technique la plus efficace consiste à réaliser une réservation avant coulage en plaçant un profilé PVC (appelé ‘règle joint’) à l’endroit prévu. Ce profilé creux se retire après durcissement du béton, laissant un espace parfaitement net. L’alternative consiste au sciage après coulage avec un disque diamant, en respectant une profondeur égale à toute l’épaisseur de la dalle.
Une fois la coupure réalisée, le joint se traite avec un mastic élastique ou un couvre-joint adapté selon l’usage. Pour une parfaite réussite de ton mélange sable-ciment, il faut également prévoir les joints périphériques qui isolent la dalle des structures existantes. Le traitement final garantit l’étanchéité tout en conservant la liberté de mouvement nécessaire pour absorber les déformations futures de l’ouvrage.
