Tu te retrouves face à un branchement électrique et tu te demandes si tu peux raccorder 3 fils dans un domino ? Tu n’es pas le seul à te poser cette question ! Beaucoup de bricoleurs hésitent quand ils doivent faire des raccordements multiples.
La bonne nouvelle, c’est que oui, on peut tout à fait brancher 3 fils dans un domino électrique. Mais attention, il y a quelques règles importantes à respecter pour que ce soit sécurisé et aux normes. Le choix du bon connecteur, la section des câbles, les techniques de raccordement… tout ça compte pour éviter les risques d’échauffement ou d’incendie.
Alors, prêt à découvrir comment réaliser un branchement domino 3 fils dans les règles de l’art ? Je vais te guider étape par étape !
L’essentiel à retenir
- Capacité : Un domino peut raccorder 3 fils si sa capacité le permet (vérifier section et nombre de conducteurs maximum)
- Sécurité : Toujours couper le courant avant intervention et respecter les couples de serrage recommandés
- Préparation : Dénuder les fils sur 8 à 11 mm et torsader les conducteurs souples pour un bon contact
- Protection : Installer le domino dans une boîte de dérivation fermée et effectuer des contrôles périodiques
- Alternatives : Les connecteurs Wago offrent souvent plus de sécurité et de facilité pour les raccords multiples
- Limites : En cas de doute ou pour des installations exigeantes, faire appel à un électricien qualifié
Qu’est-ce qu’un domino électrique et à quoi sert-il ?

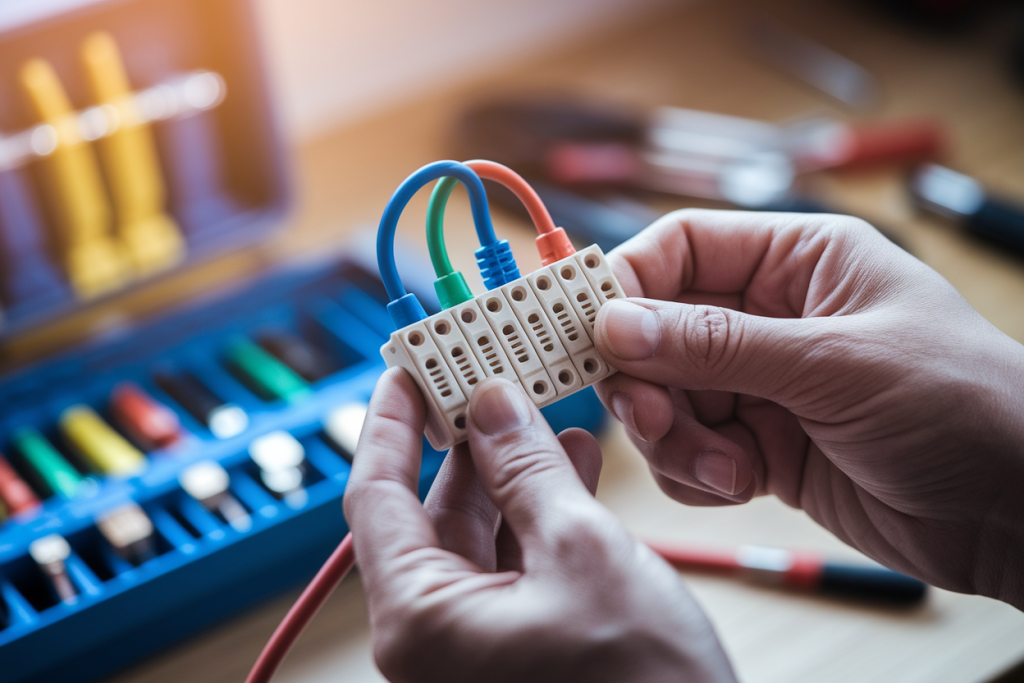

Un domino électrique est un petit connecteur qui permet de raccorder plusieurs fils entre eux de manière sécurisée. Il se compose généralement d’un boîtier isolant en plastique ou en céramique, avec des bornes à vis qui maintiennent les conducteurs en place.
Le principe est simple : tu dénudes tes fils, tu les insérez dans les bornes du domino, puis tu serres les vis pour assurer le contact électrique. Cette connexion permet au courant de circuler d’un câble à l’autre, ce qui est indispensable dans toute installation électrique.
Les dominos existent en différentes tailles selon la section des câbles à raccorder. Pour les circuits domestiques classiques, on utilise principalement :- Les dominos pour fils de 1,5 mm² (éclairage)- Les dominos pour fils de 2,5 mm² (prises de courant)- Les modèles pour sections plus importantes jusqu’à 6 mm²
L’avantage du domino réside dans sa simplicité d’utilisation et son coût très abordable (comptez environ 3 à 15 € pour une barrette selon le modèle). C’est pourquoi il reste très populaire chez les électriciens et les bricoleurs, malgré l’arrivée de connecteurs plus modernes.
Peut-on raccorder 3 fils dans un domino ? (limites et conditions)
La réponse est oui, mais avec des conditions importantes à respecter ! Tout dépend du type de domino et de la section des fils que tu veux raccorder.
Pour un domino traditionnel à vis, la capacité varie selon le modèle :- Les dominos standards peuvent généralement accueillir 2 à 3 fils de 2,5 mm²– Certains modèles plus grands acceptent jusqu’à 4 conducteurs- Pour les fils de 1,5 mm², on peut souvent en mettre davantage
La règle d’or est de vérifier la capacité indiquée par le fabricant. Cette information se trouve généralement sur l’emballage ou gravée sur le domino lui-même. Dépasser cette capacité risque de créer un mauvais contact et des échauffements dangereux.
Il faut aussi s’assurer que tous les fils aient la même section. Mélanger du 1,5 mm² avec du 2,5 mm² dans le même domino n’est pas recommandé car cela compromet la qualité du serrage.
Autre point crucial : la longueur de dénudage. Pour un bon contact, il faut dénuder chaque fil sur 8 à 11 mm environ, selon les recommandations du fabricant. Trop court et le contact sera insuffisant, trop long et tu risques de créer un court-circuit.
Matériel et préparation (outils, couper le courant, identification des fils)
Avant de commencer ton branchement domino 3 fils, tu vas avoir besoin de quelques outils de base :- Un tournevis adapté aux vis du domino (généralement petit cruciforme)- Une pince à dénuder ou un cutter- Un multimètre pour vérifier l’absence de tension- Une lampe torche si l’éclairage est insuffisant
La première étape, et c’est non négociable, consiste à couper l’alimentation au tableau électrique. Repère le disjoncteur qui protège le circuit concerné et mets-le en position OFF. Pour être sûr, utilise ton multimètre pour vérifier qu’il n’y a plus de tension sur tes fils.
Ensuite, tu dois identifier clairement chaque fil :- Le fil de phase (rouge, marron ou noir)- Le fil de neutre (bleu)- Le fil de terre (vert/jaune) si présent
Attention, ne jamais raccorder des fils de nature différente dans le même domino ! Les phases ensemble, les neutres ensemble, et les terres sur une borne de terre dédiée.
Prépare aussi ton espace de travail. Assure-toi d’avoir suffisamment de place et de lumière. Si tu travailles dans une boîte de dérivation existante, vérifie qu’elle soit assez grande pour accueillir ton domino une fois les connexions réalisées.
Étapes pas-à-pas pour brancher 3 fils
Maintenant que tu as tout préparé, voici comment procéder pour réaliser ton branchement domino 3 fils en toute sécurité :
Étape 1 : Dénuder les conducteurs
Commence par dénuder chaque fil sur la bonne longueur. Utilise ta pince à dénuder en réglant la taille sur la section de tes câbles. L’objectif est d’enlever l’isolant sans abîmer le conducteur en cuivre.
Pour un domino standard, dénude sur 8 à 10 mm. Si tes fils sont souples (multibrin), torsade bien les brins ensemble pour éviter qu’ils se dispersent lors du serrage.
Étape 2 : Insérer les fils dans le domino
Ouvre les vis du domino sans les dévisser complètement. Insère chaque fil dénudé dans sa borne. Assure-toi que tout le cuivre dénudé soit bien à l’intérieur du domino, sans qu’aucun brin ne dépasse.
Vérifie que les fils soient bien en contact avec la partie métallique de la borne. Un fil mal positionné créera une résistance et des échauffements.
Étape 3 : Serrer les connexions
C’est l’étape la plus critique ! Serre chaque vis avec un couple adapté (environ 0,4 à 0,8 Nm selon le modèle). Trop mollement et le contact sera mauvais, trop fort et tu risques d’abîmer le domino ou de casser un fil.
Le bon réglage : tu dois sentir une résistance franche quand tu serres, et le fil ne doit pas bouger quand tu tires dessus delicatement.
Étape 4 : Vérification et test
Une fois les connexions réalisées, tire légèrement sur chaque fil pour vérifier la solidité du serrage. Aucun conducteur ne doit se libérer.
Place ton domino dans une boîte de dérivation appropriée, puis remets le courant. Teste ton installation et surveille les premiers instants pour détecter tout échauffement anormal.
Choix du connecteur selon la section et l’usage
Tous les dominos ne se valent pas ! Le choix dépend de plusieurs critères importants pour garantir un branchement sûr et durable.
Les dominos à vis traditionnels
Ces modèles restent les plus répandus pour leur simplicité et leur prix. Ils conviennent parfaitement pour :- Les installations fixes sans vibrations- Les sections courantes (1,5 mm² et 2,5 mm²)- Les budgets serrés
Leur principal inconvénient : ils peuvent se desserrer avec le temps, surtout si l’installation subit des variations de température importantes.
Les connecteurs automatiques (type Wago)
Ces connecteurs modernes offrent plusieurs avantages :- Connexion rapide sans vis à serrer- Maintien constant de la pression de contact- Possibilité de raccorder facilement 3 à 8 fils selon les modèles- Connexions de sections différentes possibles sur certains modèles
Les Wago sont particulièrement recommandés pour les raccordements multiples comme dans ton cas avec 3 fils. Comptez environ 10 à 20 € pour une boîte de connecteurs, mais l’investissement en vaut la peine pour la sécurité.
Tableau comparatif des capacités
| Type de connecteur | Section max | Nombre de fils | Prix indicatif |
|---|---|---|---|
| Domino à vis standard | 2,5 mm² | 2-3 fils | 3-5 € |
| Domino renforcé | 6 mm² | 2 fils | 8-15 € |
| Wago 3 entrées | 2,5 mm² | 3 fils | 15-20 € |
| Wago 8 entrées | 2,5 mm² | 8 fils | 25-35 € |
Sécurité, contrôle et maintenance
Un branchement domino 3 fils réussi ne s’arrête pas à l’installation ! Il faut aussi penser à long terme pour maintenir la sécurité de ton installation électrique.
Respect des couples de serrage
Le couple de serrage recommandé pour un domino standard se situe généralement entre 0,4 et 0,8 Nm. Si tu n’as pas de tournevis dynamométrique, voici comment estimer :- Serre à la main jusqu’à sentir une résistance ferme- Ajoute un quart de tour supplémentaire- Le fil ne doit pas bouger quand tu tires dessus
Protection dans une boîte de dérivation
Tes dominos doivent toujours être protégés dans une boîte de dérivation étanche. Cette protection est obligatoire selon les normes électriques pour plusieurs raisons :- Protection contre les contacts accidentels- Éviter l’accumulation de poussière- Prévenir l’oxydation des connexions
Choisis une boîte adaptée à la taille de tes dominos avec un indice de protection IP approprié selon l’environnement (IP44 minimum pour les locaux humides).
Contrôles périodiques
Comme toute installation électrique, tes raccordements domino demandent une surveillance régulière :- Vérification visuelle annuelle (pas de traces de surchauffe, dominos non fissurés)- Contrôle du serrage tous les 2-3 ans- Mesure de température avec un thermomètre infrarouge si possible
Les signes d’alerte à surveiller : odeur de brûlé, domino chaud au toucher, grésillements, éclairage qui scintille.
Erreurs à éviter et risques
Même avec les meilleures intentions, certaines erreurs peuvent compromettre la sécurité de ton installation. Voici les pièges les plus fréquents à éviter absolument.
Mauvais serrage des connexions
L’erreur numéro 1 ! Un serrage insuffisant crée une résistance qui provoque des échauffements. À l’inverse, un serrage excessif peut endommager le domino ou casser un fil. Les conséquences peuvent être dramatiques : incendie, électrocution, coupures intempestives.
Mélange de sections différentes
Raccorder un fil de 1,5 mm² avec un fil de 2,5 mm² dans le même domino pose plusieurs problèmes :- Le gros fil empêche le bon serrage du petit- Risque de surchauffe du conducteur le plus fin- Non-conformité aux normes électriques
Solution : utilise des connecteurs spéciaux qui acceptent des sections mixtes, ou sépare tes raccordements.
Installation en environnement inadapté
Les dominos standards ne supportent pas :- L’humidité excessive (salle de bains, cave humide)- Les vibrations (proximité de machines)- Les températures extrêmes (plus de 60°C)- Les atmosphères corrosives
Pour ces environnements spéciaux, choisis des connecteurs étanches ou fais appel à un professionnel.
Surcharge des capacités
Chaque domino a ses limites ! Dépasser la capacité annoncée (nombre de fils, section maximum) provoque :- Mauvais contact et échauffements- Usure prématurée du connecteur- Risque d’incendie à terme
Quand préférer une alternative ou faire appel à un électricien professionnel
Bien que le branchement domino 3 fils soit à la portée d’un bricoleur averti, certaines situations nécessitent une approche différente ou l’intervention d’un professionnel.
Alternatives recommandées
Les connecteurs Wago représentent souvent un meilleur choix pour les raccordements multiples :- Installation plus rapide et plus sûre- Maintien automatique de la pression de contact- Possibilité de déconnecter facilement pour maintenance- Acceptation de conducteurs rigides et souples sans préparation
Pour des installations temporaires ou de test, les connecteurs à levier Wago sont particulièrement pratiques.
Quand faire appel à un électricien
Certaines situations dépassent le cadre du bricolage et nécessitent l’expertise d’un professionnel :- Raccordements de forte puissance (plus de 20A)- Modifications du tableau électrique- Installations en environnement difficile (humidité, chaleur, vibrations)- Doutes sur la conformité aux normes en vigueur
Un électricien qualifié dispose des outils de mesure appropriés et connaît parfaitement les normes en vigueur. Il peut aussi réaliser les vérifications obligatoires et fournir les attestations nécessaires pour l’assurance.
Le coût d’intervention (généralement 50 à 80 € de l’heure) peut sembler élevé, mais il garantit une installation sûre et aux normes. C’est un investissement rentable pour ta sécurité et celle de ta famille.
Questions fréquentes
Peut-on mettre 4 fils dans un domino électrique ?
Cela dépend du modèle de domino. Les dominos standards acceptent généralement 2 à 3 fils maximum de section 2,5 mm². Pour 4 fils, il faut opter pour des connecteurs spéciaux multi-entrées comme les Wago 5 ou 8 bornes, ou utiliser plusieurs dominos en parallèle. Vérifier toujours la capacité indiquée par le fabricant.
Quelle est la différence entre domino et borne Wago ?
Le domino utilise un serrage par vis qui peut se desserrer avec le temps, tandis que les bornes Wago maintiennent automatiquement la pression grâce à un ressort. Les Wago offrent une installation plus rapide, acceptent différents types de conducteurs et permettent des déconnexions faciles. Ils sont plus chers mais plus sûrs pour les raccordements multiples.
Comment savoir si un domino est bien serré ?
Un domino correctement serré résiste quand tu tires délicatement sur le fil. Tu dois sentir une résistance ferme en serrant la vis, sans forcer excessivement. Le couple de serrage recommandé est d’environ 0,4 à 0,8 Nm. Si le fil bouge ou se retire facilement, resserre. S’il y a des traces d’écrasement sur le cuivre, tu as trop serré.
Peut-on raccorder des fils de couleurs différentes ensemble ?
Oui, mais seulement s’ils ont la même fonction électrique ! Tu peux raccorder ensemble des fils de phase (rouge, marron, noir), des fils de neutre (bleu), ou des fils de terre (vert/jaune). En revanche, ne jamais mélanger phase et neutre, ou phase et terre dans le même domino. Respecter impérativement le code couleur électrique.
Combien de temps durent les connexions domino ?
Avec un serrage correct et un environnement adapté, les connexions domino peuvent durer plusieurs décennies. Cependant, il faut les contrôler tous les 2-3 ans car les vis peuvent se desserrer avec les variations thermiques. Les connecteurs Wago ont une durée de vie similaire mais nécessitent moins de maintenance grâce à leur système de maintien automatique.
